| Nome da marca: | kingrail |
| Model Number: | Calibre de trilha análogo |
| MOQ: | 1PC |
| preço: | 650 |

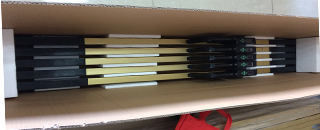

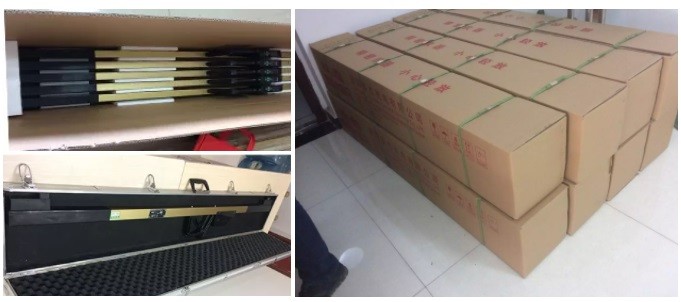

| Detalhes da embalagem: | pacote padrão da exportação, ou conforme o pedido do cliente |
| Condições de pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Introdução de 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm 1520mm, 1600mm, calibre de trilha digital de 1676mm
A régua do calibre é um instrumento de medição especial usado para medir o calibre entre os dois trilhos de aço da linha de estrada de ferro. A característica do calibre do trilho é que a haste da régua está composta de uma haste de madeira da régua e de uma haste da régua do metal através de um mecanismo de dobramento, e as duas réguas formam uma régua composta da haste.
A régua do calibre é um dispositivo de detecção da trilha do estreito-calibre. Sua estrutura consiste em um corpo da régua, em uma régua da escala e em um quadro livre no corpo da régua. O corpo da régua é uma estrutura frente e verso do perfil, na forma de um tubo quadrado. Estende externo, e há um entalhe no lado interno da borda exterior. Introduza a escala de aço inoxidável no entalhe, e fixe-a então com um pino na extremidade. Há um quadro livre no meio do corpo da escala. Há uns parafusos do ajuste fixados na placa lateral, a placa transversal e a cabeça de medição são instaladas na extremidade do corpo da régua, e a régua inteira do calibre tem uma estrutura T-dada forma.
Propriedade de 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm1520mm, 1600mm, calibre de trilha digital de 1676mm
A função do calibre
Em termos do método da aplicação da medida do calibre do calibre, as funções do calibre do calibre são divididas em duas porções: um é a medida lateral do comprimento, incluindo o calibre, o intervalo da inspeção e a distância traseira do protetor. Estes três parâmetros são relacionados e mutuamente restritivo. De acordo com o método da transmissão do valor atual, o erro de medida aumenta gradualmente do calibre ao intervalo da inspeção, e então à distância do protetor traseiro; o segundo é a medida vertical da altura, incluir horizontal e a elevação super, como os parâmetros geométricos estáticos da linha, os dois é essencialmente diferente no significado, o horizontal pertence à categoria da tolerância geométrica (equivalente ao paralelismo ou à inclinação), e o superelevation pertence à categoria de tolerância dimensional (com a pre-medida entre os dois trilhos da linha). Relaciona-se à diferença da altura). Para a régua do calibre, não é distinguido do princípio de medida e do método da medida. Acredita-se geralmente que o nível refere o superelevation pequeno (que inclui o superelevation zero), e os termos dos dois são usados às vezes permutavelmente. Isto é porque na linha medida, a linha seção reta se centra principalmente sobre o nível, e a seção da curva centra-se principalmente sobre o superelevation, e é realizada pela mesma unidade de medição com o mesmo instrumento de medição, que cria a ilusão da unidade (ou da repetição) da terminologia.
A importância do calibre
O calibre, o nível e o superelevation são os parâmetros geométricos básicos de linhas de estrada de ferro, e seus profissionais - e - contra são relacionados diretamente à segurança de corrida de trens da estrada de ferro. Como um instrumento de medição estrada de ferro-específico importante que forneça uma base técnica direta para a linha manutenção e construção, a régua do calibre da estrada de ferro é usada principalmente para a medida estática destes parâmetros geométricos. Os resultados ultra-altos da medida realizam indiretamente a medida da distorção (conhecida geralmente como do “o poço triângulo”) [1].
Com a melhoria das exigências técnicas de linhas de estrada de ferro, especialmente acelere a reconstrução de linhas existentes e a aceleração contínua do processo da construção de linhas dedicadas do passageiro, a fim assegurar as exigências técnicas estáveis e altas do calibre do calibre e a qualidade diária da verificação do calibre do calibre, para reforçar o calibre que é cada vez mais necessário controlar o uso diário da régua.
Adaptação ambiental do calibre de trilha
As condições de trabalho do calibre do calibre são muito más. A fim cumprir as exigências do uso, as seguintes edições devem igualmente ser pagadas a atenção no projeto do calibre do calibre: (1) os calibres do calibre da categoria 0 e 1 devem tratar o calibre, o intervalo da inspeção e a distância traseira do protetor. O valor da exposição automaticamente é compensado e corrigido de acordo com a temperatura ambiental real; (2) a variabilidade do valor da exposição, a época da exposição, a tensão de funcionamento e a capacidade da bateria do calibre digital do calibre devem ser adaptadas à situação real no local; (3) em de alta temperatura, a baixa temperatura, a umidade e o calor constante, a compatibilidade eletromagnética, a chuva e outras circunstâncias normais devem poder trabalhar normalmente; (4) pode suportar condições adversas anormais tais como a gota, vibração; (5) assegure-se de que sob condições de trabalho reciprocando frequentes, a estrutura do calibre e o desempenho da medida devam ser o manter com calma. Estas exigências, é necessário fazer exigências claras nos padrões relevantes. Quanto para a outras exigências especiais de usuários específicos, podem ser concordados no contrato da compra e de venda.
Manutenção diária e manutenção do calibre do calibre
Além do que a manutenção normal, os seguintes 4 pontos devem ser pagados a atenção especial a.
(1) depois que o calibrador do calibre do calibre com indicador do seletor termina o trabalho da calibração, a ponta de prova móvel do calibre deve ser ajustada à posição apropriada, e a ponta de prova do indicador do seletor deve completamente ser liberada, de modo que a mola de equilíbrio do indicador do seletor esteja completamente na posição. estado unstressed.
(2) depois que o trabalho da verificação é terminado, o calibre do trabalho deve ser pendurado verticalmente para o armazenamento. Se o calibre é colocado horizontalmente, a deformação do auto-peso deve ser considerada, e uma posição razoável do apoio deve ser selecionada.
(3) a escolha da posição do apoio. O calibre é uma haste delgada, e o valor real de seu comprimento (1435±0.20) milímetro é usado. Consequentemente, o apoio do ponto de Bezier deve ser usado na seleção da posição do apoio, isto é, a posição a=0.2203L do apoio. Na fórmula, a é a posição do apoio, milímetro; L está a um comprimento do calibre, milímetro.
(4) para o calibrador usando a régua da indicação digital, quando a régua da indicação digital são desmontadas para a inspeção, o medidor da indicação digital e a régua não será desmontado, mas deve ser desmontado no conjunto para evitar a perda da parte do limite. Em curto, os pessoais da medida devem restritamente executar os procedimentos da verificação no processo de verificação, conscienciosamente executam os procedimentos da operação, estandardizam o enchimento dos registros da verificação, e apresentam corretamente o certificado da verificação, para assegurar a transmissão exata e segura do valor [2].
Análise e edição do estado técnico do calibre do calibre
Limitações de calibres tradicionais
O índice da precisão do calibre mecânico tradicional do calibre é afetado e restringido pela estrutura do calibre do calibre, pelas condições do uso, pelo nível da tecnologia da medida do usuário, pelo nível de fabricação e por outros fatores, embora o desempenho da medida na temperatura ambiente possa cumprir os padrões relevantes e as exigências de regulamentos técnicos metrological, mas sob outras condições ambientais, não se pode inteiramente garantir que as exigências relevantes estarão cumpridas ainda. Presentemente, o corpo de alumínio de uso geral da régua (luz no peso, apropriado para mão-levar só sob condições de campo), porque seu coeficiente linear da expansão é bastante diferente daquele dos dorminhocos, é obviamente afetado pela temperatura ambiental do uso. Quando houver uma diferença da temperatura (20°C), a expansão e uma quantidade da contração do calibre do calibre são maior do que a quantidade da expansão e da contração do dorminhoco (a quantidade da expansão e da contração do dorminhoco é consistente com a quantidade da expansão e da contração do wheelset da locomotiva e do veículo), de modo que o valor indicado do calibre seja o mesmo que o valor real do calibre nesta temperatura. Incompatível, tendo por resultado o erro adicional da indicação. Nas áreas com ambientes operacionais ásperos, o erro real do calibre alcança mesmo 0.8-1mm. Este efeito parece ser menos significativo para o valor da gestão (+4-2mm) da linha manutenção no passado, mas para a linha atual valor da gestão (+4-2mm) ±2mm), especialmente o valor da gestão da trilha ballastless (±1mm), é necessário pagar bastante atenção a esta influência e a suas medidas da eliminação. Devido à limitação do método da medida, das condições do uso, do processo de produção, do custo e dos outros fatores, o dispositivo de medição ultra-alto do calibre do calibre pode somente cumprir a exigência do erro permissível de ±1.3mm para o valor super-alto da indicação de vários calibres mecânicos do calibre presentemente. O uso e o funcionamento irregulares do calibre do calibre (tal como o posicionamento e a leitura) são igualmente a causa de grandes erros de medida durante o uso.
Características técnicas principais do calibre novo do calibre
O nascimento do calibre da indicação digital abriu uma maneira nova de resolver os problemas acima, que fosse refletida principalmente nos seguintes aspectos: Primeiramente, o nível e a precisão ultra-alta da medida são melhorados significativamente para cumprir as exigências ultra-altas da medida de velocidade-aumentar linhas; Elimine automaticamente o erro adicional da temperatura ambiental na medida do calibre, e melhore a precisão da medida do calibre; em terceiro lugar, pode realizar a substituição do hardware ou a manutenção da ponta de prova do calibre sob o uso e desgaste normal, e melhora a eficiência do uso e a vida útil do calibre do calibre.

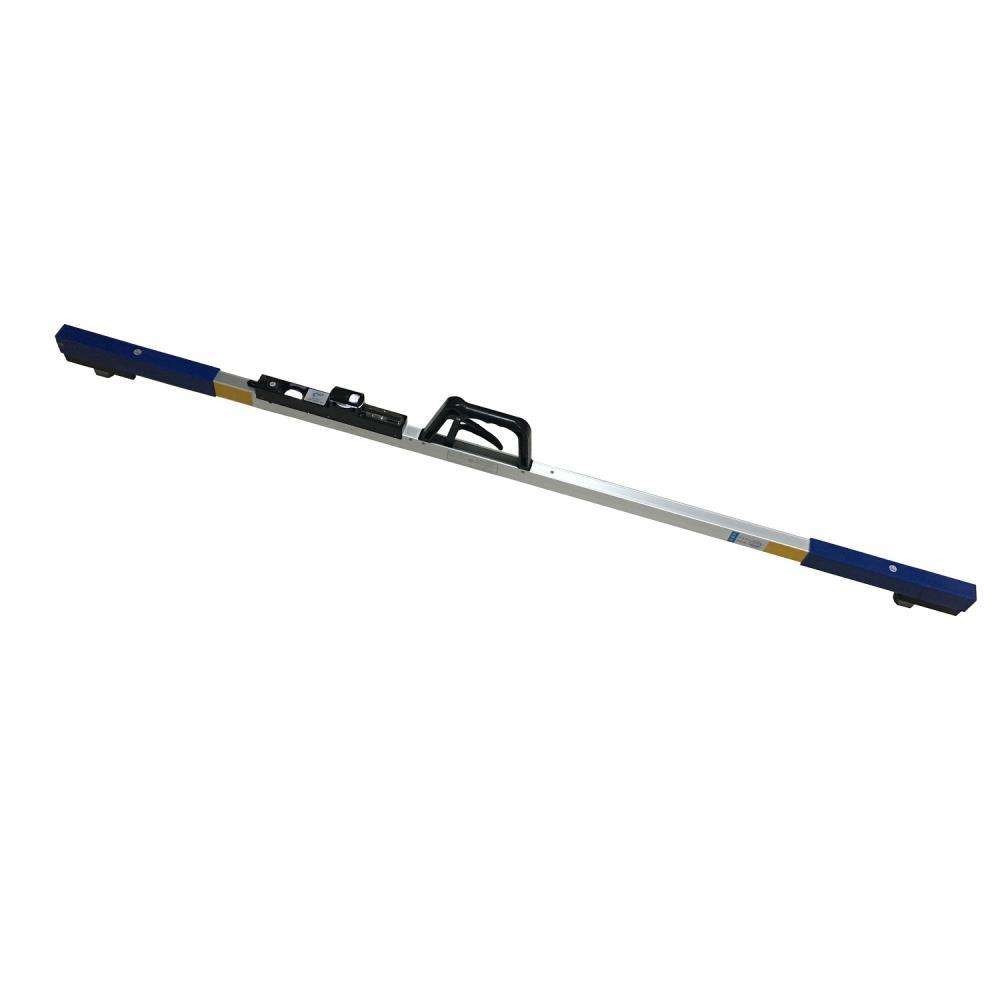

calibre digital
Introdução
Os calibres de Digitas indicam resultados da medida no formulário digital, eliminando completamente erros visuais e leituras calculadas entre linhas.
Devido à seleção manual de pontos de medição em vez da medida contínua, da insegurança dos resultados da medida causados por fatores externos tais como o flash do trilho, da poluição de óleo, da oxidação, e de soldas desiguais do trilho é evitado.
Este produto é dividido 600 no tipo, 900 tipo, tipo 1435.
variação da temperatura
-30°C a +60°C.
Quando no uso, apenas a imprensa o botão de interruptor de alimentação, o instrumento indicará os resultados da medida imediatamente sem nenhum treinamento.
O tubo digital luminescente vermelho indica os resultados da medida, a leitura é conveniente, os dados são claros e intuitivos
O operador pode claramente ver todos os dados da medida de uma janela de exposição sem dobrar-se sobre, que é particularmente proeminente quando o instrumento é usado na baixa luz ambiental, na noite, em situações de emergência e nos túneis.
eficiência do trabalho
O calibre digital do calibre termina automaticamente a medida de todos os dados, eliminando completamente a necessidade de dobrar-se para baixo para ajustar a roda do grau, para alinhar a posição zero da bolha nivelada, olhar na escala ultra-alta, e para corrigir então a linha da lupa ao usar o calibre mecânico do calibre. O procedimento fastidioso da operação de olhar a escala do calibre da parte superior reduz a intensidade do trabalho do operador, encurta o tempo da medida, e melhora a eficiência de operação. A linha reta medida aumenta a eficiência por 40%, a medida da curva aumenta a eficiência por 60%, e a medida da curva no túnel aumenta a eficiência por mais do que o dobro.
O padrão nacional estipula que a régua é um dispositivo forte da inspeção, e o período da inspeção é três meses. Há 11 artigos de inspeção para uma régua. Entre estas 11 tarefas, o trabalho o mais demorado e o mais laborioso é concentrado principalmente no mecanismo de marcação mecânico. Reparo e substituição, incluindo a substituição do desgaste da ponta de prova que excedem o padrão, a marcação da escala do calibre, a marcação da roda da escala, o tratamento da lupa que torna-se borrada, o reparo da rotação mecânica da roda da escala que é inflexível, e o ajuste da exatidão da posição zero da bolha do nível, etc…. Desde que estes trabalhos são causados pelo desgaste mecânico e pela deformação, a manutenção e a verificação são muito difíceis. A régua digital do calibre cancela completamente o mecanismo de medição de gravação mecânico, assim que a manutenção e o trabalho da verificação são reduzidos extremamente, e 11 tarefas da verificação são reduzidas a 7. presentemente, toma somente 5 minutos para calibrar uma régua digital do calibre, e a eficiência do trabalho é melhorada em tempos de quase 40%.
Porque a régua digital do calibre cancela completamente o mecanismo de medição de gravação mecânico. Consequentemente, o custo de substituir partes do mecanismo de medição do retículo mecânico é eliminado completamente.
|
