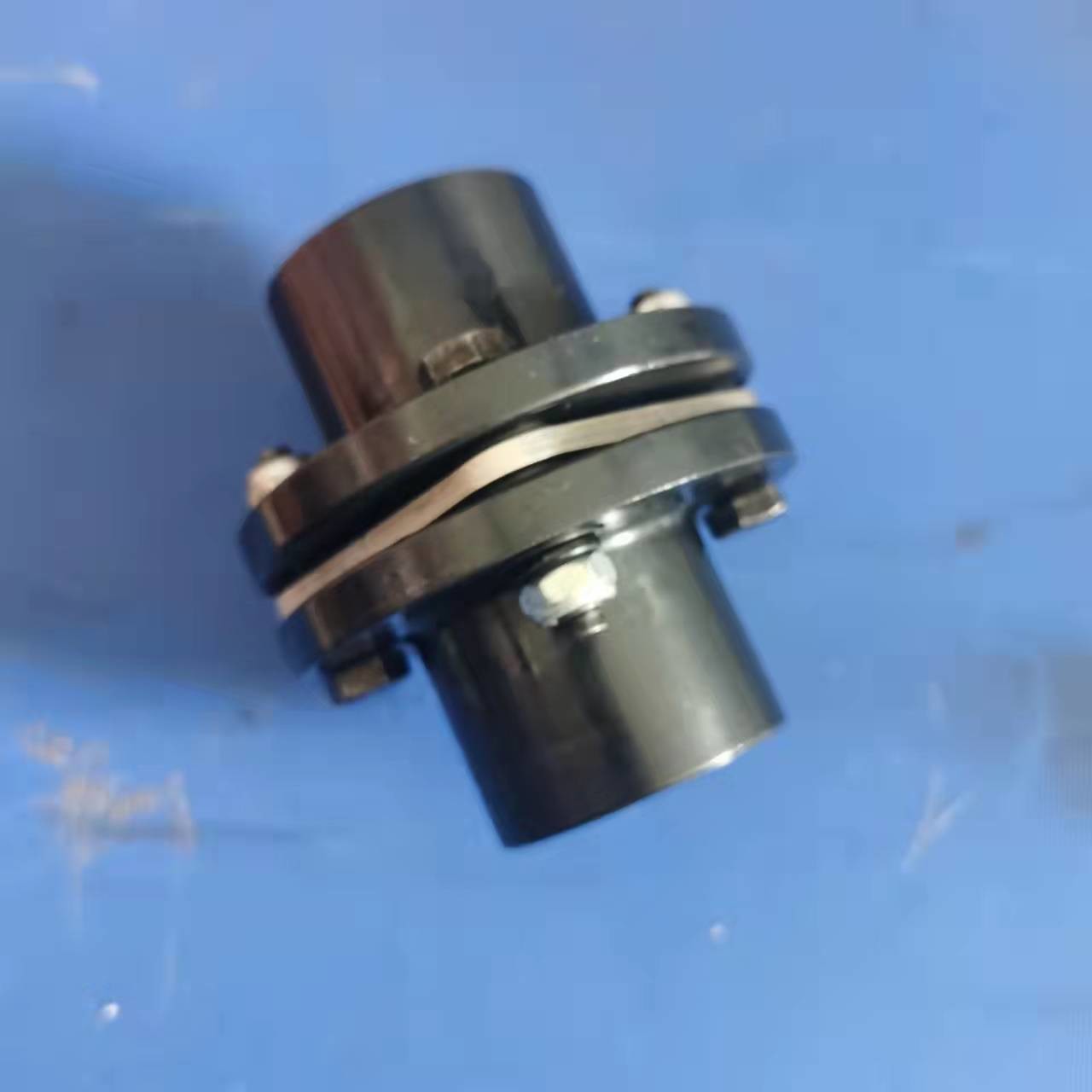

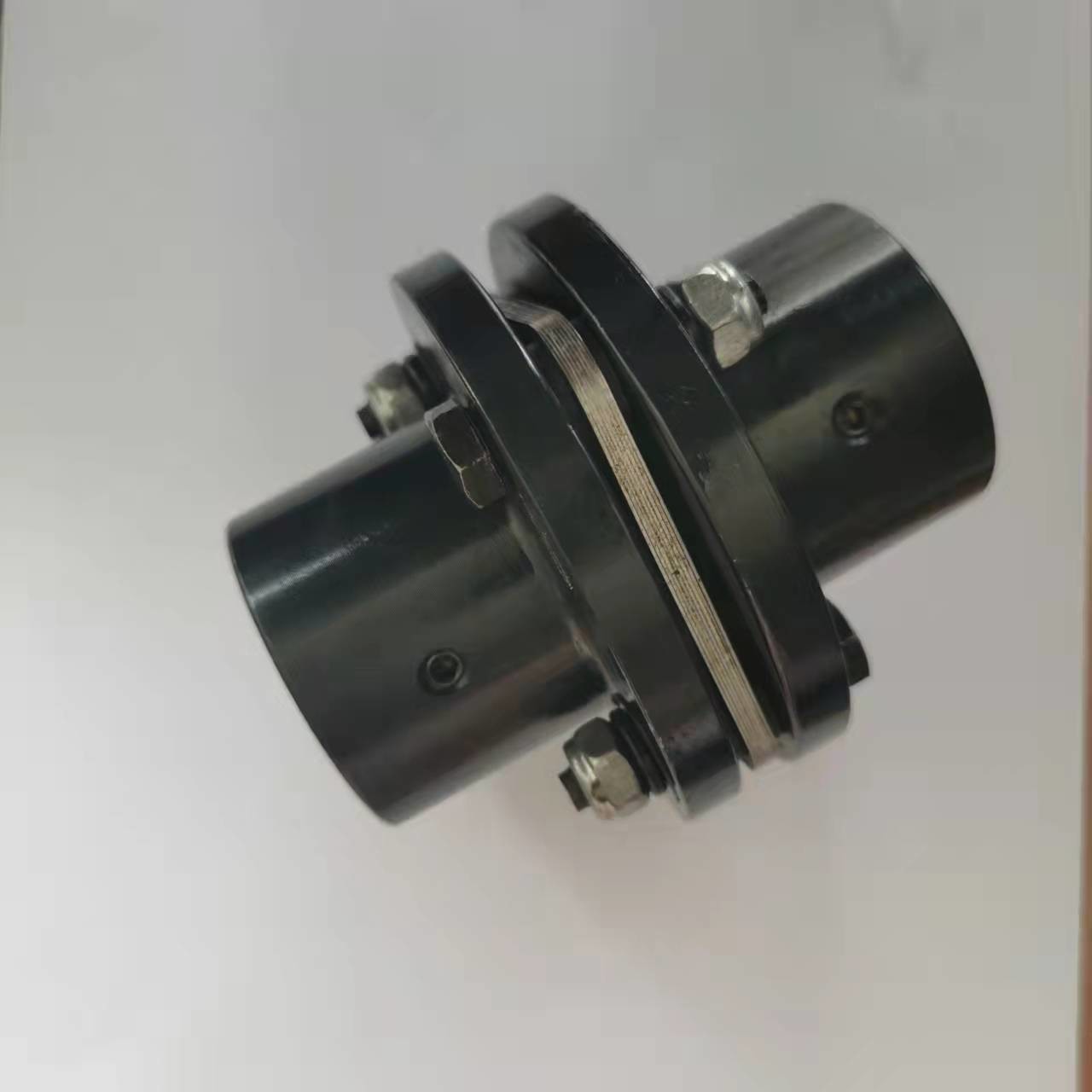

Diaphragm Laminated Flexible Membrane Coupling With Intermediate Shaft
Acoplamento flexível laminado diafragma da membrana com eixo intermediário Acoplamento flexível laminado diafragma da membrana com eixo intermediário Acoplamento flexível laminado diafragma da membrana com eixo intermediário Acoplamento flexível laminado diafragma da membrana com eixo intermediário Acoplamento flexível laminado diafragma da membrana com eixo intermediário Acoplamento flexível laminado diafragma da membrana com eixo intermediário Acoplamento flexível laminado diafragma da membrana com eixo intermediário

Imagem Grande :  Acoplamento flexível laminado diafragma da membrana com eixo intermediário

Detalhes do produto:
Lugar de origem: CHINA
Marca: Kingrail
Certificação: ISO
Número do modelo: Filme
Condições de Pagamento e Envio:
Quantidade de ordem mínima: Negociável
Preço: Negotiable

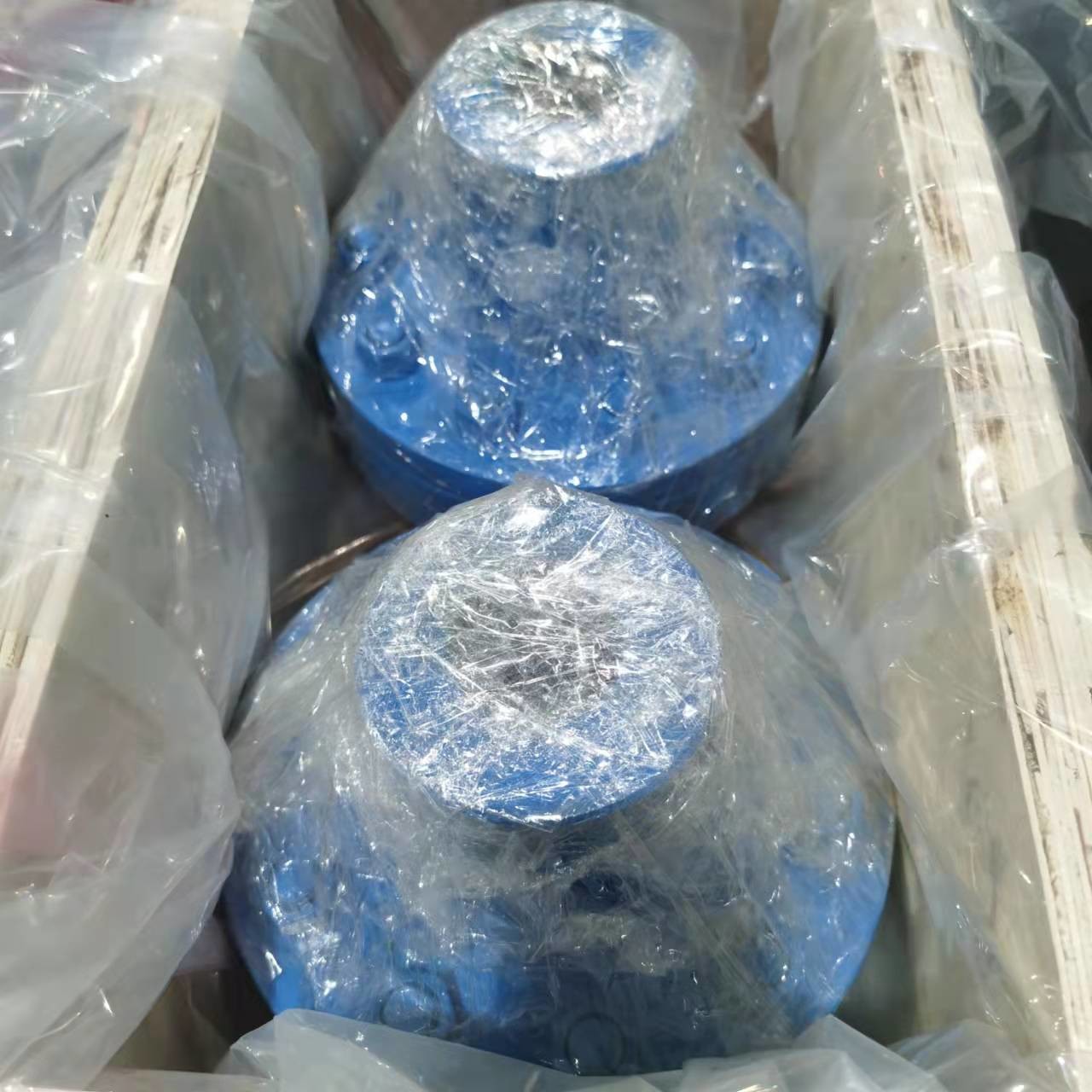

Detalhes da embalagem: pacote padrão da exportação, ou conforme o pedido do cliente
Tempo de entrega: 1-30 dias de trabalho
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: 100000pcs/year

Acoplamento flexível laminado diafragma da membrana com eixo intermediário

descrição
Tolerância fazendo à máquina: +/-0.10mm Padrão: GB/T 33926, GB/T 17219, GB/T 12771,10S407,
Tipo: Acoplamento do diafragma Material: Fundição de aço forjada
Revestimento: Fazer à máquina do CNC Revestimento: Pó da farinha fóssil
Realçar:

Acoplamento flexível laminado da membrana

,

Acoplamento flexível da membrana do eixo intermediário

Acoplamento laminado diafragma da membrana (acoplamento do filme) com introdução intermediária do eixo

O acoplamento refere um dispositivo que conecte dois eixos ou eixos e peças de gerencio, gerencie junto em processo do movimento e do poder transmissores, e não desacopla em circunstâncias normais. É usado às vezes igualmente como um dispositivo de segurança para impedir que as peças conectadas estejam sujeitadas à carga excessiva, e joga o papel da proteção da sobrecarga.
Os acoplamentos são chamados igualmente acoplamentos. Um componente mecânico usado para conectar firmemente o eixo da movimentação e o eixo movimentação em mecanismos diferentes para girar junto e transmitir o movimento e o torque. É usado às vezes igualmente para conectar eixos e outras peças (tais como as engrenagens, as polias, etc.). É composto frequentemente de duas metades, que são conectadas respectivamente por chaves ou pelos encaixes apertados, e prendido nas extremidades dos dois eixos, e as duas metades são conectadas então de uma certa maneira. O acoplamento pode igualmente compensar o offset (que inclui o offset axial, offset radial, offset deslocado ou detalhado angular) entre os dois eixos devido à fabricação impreciso e a instalação, a deformação durante a operação ou a expansão térmica, etc.; e absorção da mitigação e da vibração de choque.
A maioria dos acoplamentos de uso geral foram estandardizados ou estandardizados. Geralmente, é somente necessário selecionar corretamente o tipo de acoplamento e determinar o tipo e o tamanho do acoplamento. Quando necessária, a capacidade de carga pode ser verificada e calculado para ver se há seus elos mais fraco vulneráveis; quando a velocidade de rotação é alta, a força centrífuga da borda exterior e a deformação do elemento elástico devem ser verificadas, e a verificação de equilíbrio deve ser realizada.
tipo transmissão do editor
Os acoplamentos podem ser divididos em duas categorias: acoplamentos rígidos e acoplamentos flexíveis.
Os acoplamentos rígidos não têm propriedades de proteção e a capacidade compensar o deslocamento relativo dos dois machados, exigindo o alinhamento restrito dos dois machados. , A manutenção fácil, pode assegurar a neutralidade alta dos dois eixos, do grande torque da transmissão, e da aplicação larga. De uso geral são os acoplamentos de flange, os acoplamentos de luva e os acoplamentos do revestimento.
Os acoplamentos flexíveis podem ser divididos em acoplamentos flexíveis sem os elementos elásticos e em acoplamentos flexíveis com elementos elásticos. O tipo anterior tem somente a capacidade para compensar o deslocamento relativo dos dois machados, mas não pode proteger e reduzir a vibração. Comuns são escorregadiços. Acoplamentos do bloco, acoplamentos da engrenagem, acoplamentos universais e acoplamentos de corrente, etc.; o último tipo contém os elementos elásticos, além do que a capacidade para compensar o deslocamento relativo dos dois machados, igualmente tem as funções da proteção e do umedecimento. Contudo, devido à limitação da força do elemento elástico, o torque transmitido não é geralmente tão bom quanto o acoplamento flexível sem elemento elástico. O acoplamento elástico comum do pino da luva, acoplamento elástico do pino, acoplamento ameixa-dado forma, tipo acoplamentos de acoplamento, acoplamentos serpentinos da mola e acoplamentos de lingüeta, etc. do pneu.
exigências de desempenho
De acordo com condições de trabalho diferentes, o acoplamento precisa de ter as seguintes propriedades:
(1) mobilidade. A mobilidade do acoplamento refere a capacidade para compensar o deslocamento relativo dos dois componentes de gerencio. Fatores tais como erros da fabricação e da instalação entre componentes conectados, mudanças de temperatura durante a operação, e deformação sob a carga todas as exigências do lugar na mobilidade. O desempenho móvel compensa ou alivia cargas adicionais entre os eixos, os rolamentos, os acoplamentos e os outros componentes devido ao deslocamento relativo entre componentes de gerencio.
(2) proteção. Para as ocasiões onde os começos da carga ou as mudanças de carga frequentes do trabalho, o acoplamento precisam de ter os elementos elásticos para a proteção e a vibração que umedecem para proteger o principal - motor e a máquina de trabalho da danificação ou a danificação.
(3) seguro, seguro, com suficientes força e vida útil.
(4) estrutura simples, conjunto e desmontagem conveniente e manutenção.

Seleção do tipo de acoplamento ao selecionar um tipo de acoplamento, os seguintes artigos devem ser considerados.
①O tamanho e a natureza do torque exigido da transmissão, as exigências para proteger e funções da redução da vibração, e se a ressonância pode ocorrer.
②O deslocamento relativo dos dois machados do eixo causados por erros da fabricação e de conjunto, por carga de eixo e por deformação da expansão térmica, e pelo movimento relativo entre componentes.
③As dimensões e os métodos permissíveis da instalação, e o espaço de funcionamento necessário para o conjunto, o ajuste e a manutenção fáceis. Para grandes acoplamentos, deve ser possível desmontar e montar sob a circunstância que o eixo não precisa de se mover axialmente.
Além, o ambiente de trabalho, a vida útil e as condições tais como a lubrificação, a selagem e a economia devem igualmente ser considerados, e então referir as características de vários acoplamentos para selecionar radialmente livremente um tipo apropriado JMII do acoplamento typeTorsionally rígido do acoplamento com o espaçador intermediário desmontável

Tamanho Avaliado Máximo Dimensões no milímetro Massa de Peso
Torque velocidade Keyway ND1 ND2 DZ SZ     Distância do eixo LG inércia do momento
A Dinamarca TKN n Kmax D1 D2 NL1/NL2 S1 S J m
milímetro Nanômetro RPM máximo. máximo.                 kgm2 quilograma
78-6 170 13400 28 28 39 39 45 2,5 30 8 55 115 0,001 1,2
105-6 270 10000 45 45 63 63 72 2,5 45 8 80 170 0,003 2,5
125-6 490 8400 55 55 76 76 84 2,5 55 11 96 206 0,009 4,5
140-6 700 7500 65 65 91 91 99 2,5 65 11 116 246 0,015 6,4
165-6 1250 6350 75 75 105 105 114 2,5 75 14 136 286 0,032 9,7
175-6 2000 6000 80 80 110 110 120 3,0 80 15 142 302 0,048 12,5
195-6 3000 5350 90 90 120 120 131 3,0 80 15 142 302 0,073 14,9
210-6 4400 5000 95 95 126 126 139 4,0 90 15 160 340 0,109 19,5
240-6 5700 4350 110 110 145 145 162 5,0 100 18 176 376 0,210 28,4
255-6 7600 4100 115 115 154 154 170 5,0 110 23 194 414 0,315 37,5
280-6 10000 3750 135 135 184 184 186 6,0 130 25 232 492 0,542 54,5
305-6 12000 3400 145 145 198 198 200 6,5 140 27 250 530 0,762 66,4
335-6 18000 3100 160 160 214 214 218 7,5 150 30 266 566 1,18 84,2
372-6 24000 2800 165 165 225 225 228 9,5 160 32 280 600 1,93 116
407-6 34000 2550 185 185 250 250 245 11,0 175 35 306 656 3,06 152
442-6 43000 2350 200 200 270 270 273 11,0 190 38 332 712 4,58 192
487-6 55000 2150 225 225 305 305 298 13,0 215 41 376 806 7,73 268
522-6 69000 2000 240 240 325 325 324 13,0 230 44 400 860 10,7 323
572-6 92000 1800 265 265 360 360 356 15,0 255 47 446 956 17,1 431
602-6 106000 1700 280 280 380 380 368 16,0 270 50 470 1010 22,6

514
