Introdução do trilho de aço material pesado e claro de 38kg/m de Crane Rail P24 P30 P38 P43 do trilho 45Mn

Os trilhos são os componentes principais de trilhas de estrada de ferro. Sua função é guiar as rodas do estoque de rolamento para mover-se para a frente, carregar a pressão enorme das rodas, e transmite-as aos dorminhocos. Os trilhos devem fornecer um contínuo, liso e o mais menos arrastar a superfície do rolamento para as rodas. Em estradas de ferro electrificadas ou em seções de obstrução automáticas, os trilhos podem igualmente ser usados como circuitos de trilha
O trilho do trole do guindaste deve ser fixado no feixe do curso, e o trilho do trole deve ser fixado no feixe principal. Quando o guindaste está correndo, a trilha não pode mover-se horizontalmente e verticalmente, e a trilha deve ser fácil de ajustar.
comprimento
Os comprimentos padrão dos trilhos são 9, 9,5, 10, 10,5, 11, 11,5, 12, 12,5 M.
Depois que o acordo entre o fornecedor e o comprador e ele é indicado no contrato, uma determinada proporção de trilhos indefinidos do comprimento com um comprimento de 4 m a 8,9 m pode ser fornecida. Contudo, ao calcular o peso, é promovido por 100 milímetros.
O desvio permissível do comprimento do trilho é +50 0 milímetros.
forma
A curvatura lateral do trilho não será maior de 1,5 milímetros pelo medidor, e a curvatura total não será maior de 8 milímetros.
A curvatura total dos trilhos nos sentidos superiores e mais baixos não excederá 6 milímetros.
A extremidade do trilho não deve ser dobrada mais de 1 milímetro dentro de 0,5 M.
O trilho do guindaste QU120 é limitado pela capacidade do equipamento de endireitamento. O grau de curvatura é negociado pela oferta e procura.
A torsão do trilho não será maior de 1/10 de 000 do comprimento completo do trilho.

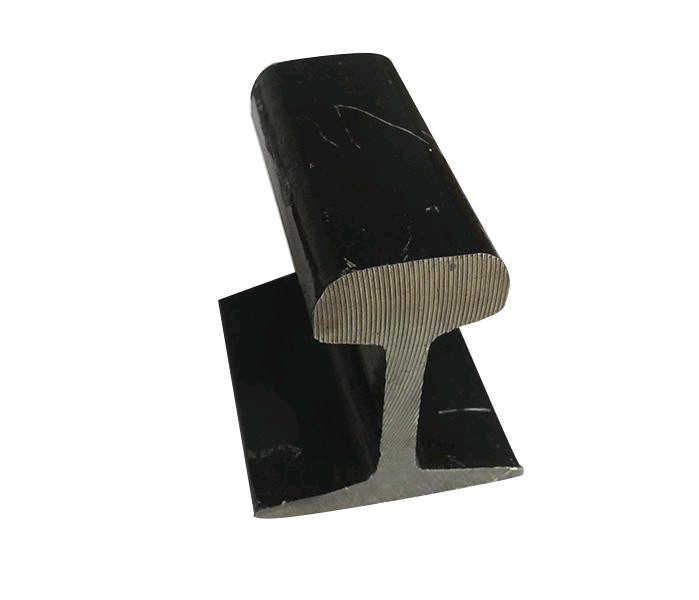

A assimetria do seção transversal do trilho e da linha central vertical: a parte inferior do trilho não deve ser maior de 2 milímetros, e a cabeça do trilho não deve ser maior de 0,6 milímetros.
A parte inferior do trilho não deve ser recessed. O centro da parte inferior do trilho não deve projetar-se mais de 0,5 milímetros dos dois lados.
peso
Os trilhos são entregados de acordo com o peso teórico.
fabricação
Os trilhos são feitos do aço calmado da fundição da lareira aberta.
Um processo de produção que não produza os pontos brancos no trilho deve ser usado.
Propriedades mecânicas
A resistência à tração do trilho não é menos de 90 kg/mm.
Qualidade de superfície
Não haverá nenhumas quebra, dobra, cicatriz, bolha e inclusão na superfície do trilho. Os recortes, os poços e os riscos com uma profundidade não maior do que o valor permissível do desvio negativo do tamanho do trilho e linhas finas com uma profundidade de 1 milímetro não maior são permitidos.
Não haverá nenhuns quebra, delaminação e furo residuais do encolhimento na cara da extremidade do trilho.
A cara da extremidade do trilho será reta cortado, e o enviesamento da cara da extremidade não excederá 5 milímetros em nenhum sentido. As rebarbas com um comprimento de não menos de 4 milímetros devem ser removidas.
Os defeitos de superfície do trilho são permitidos ser limpados longitudinalmente com uma pá do ar, e a profundidade de limpeza (calculada em um lado) não será maior do que o desvio negativo permissível do tamanho.
Os defeitos de superfície do trilho não são permitidos ser reparados ou enchido soldando.
