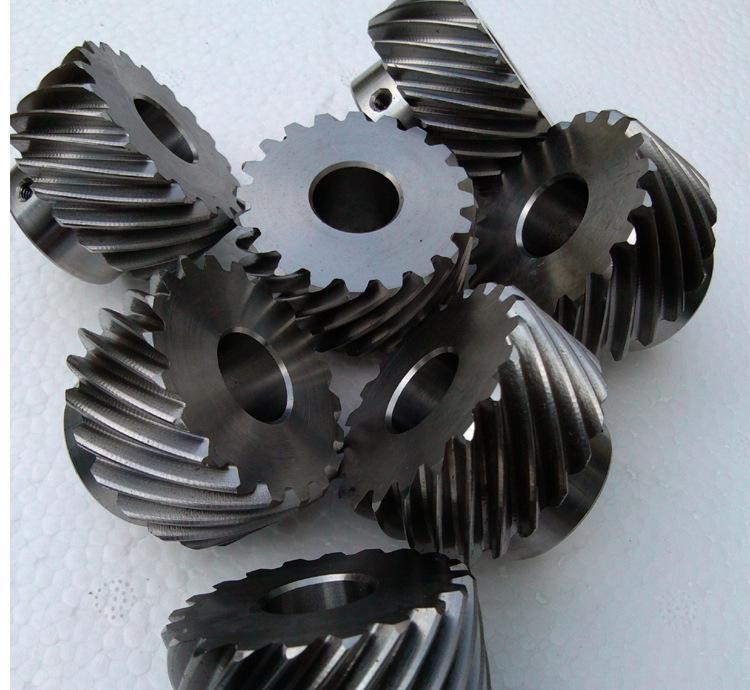

O dobro 20-43HRC helicoidal e os desenhos em espinha alinham a resistência à tração 1650 do Mpa

O dobro 20-43HRC helicoidal e os desenhos em espinha alinham a resistência à tração 1650 do Mpa

A engrenagem é um elemento mecânico que engrene continuamente com as engrenagens na borda para transmitir o movimento e o poder
Dente (dentes) - cada peça levantada de uma engrenagem usada para engrenar. Geralmente, estas parcelas levantadas são arranjadas em um teste padrão radial. Os dentes nas engrenagens de acoplamento contactam-se, tendo por resultado um funcionamento de engrenagem contínuo das engrenagens.
Cogging - o espaço entre dois dentes adjacentes em uma engrenagem.

O dobro 20-43HRC helicoidal e os desenhos em espinha alinham a resistência à tração 1650 do Mpa
Cara da extremidade - uma perpendicular plana à linha central da engrenagem ou do sem-fim em uma engrenagem cilíndrica ou em um sem-fim cilíndrico.
Plano normal - em uma engrenagem, o plano normal refere a perpendicular plana à linha do dente dos dentes de engrenagem.
Círculo do addendum - o círculo onde as pontas do dente são encontradas.
Círculo de raiz - o círculo onde a parte inferior do sulco é encontrada.
Círculo baixo do círculo-um em que a linha da ocorrência que forma o involute é feita a rolamento puro.
Posicione o círculo de referência do círculo-um para calcular as dimensões geométricas da engrenagem na cara da extremidade. Para as engrenagens de dente reto, o ângulo do módulo e da pressão no círculo do índice é valores padrão.
Superfície do dente - a superfície lateral do dente de engrenagem entre a superfície cilíndrica superior e a superfície cilíndrica da raiz de dente.
Linha do perfil- do dente onde o flanco do dente é interceptado por uma superfície especificada (um plano para as engrenagens cilíndricas).
Linha do dente - a interseção da superfície do dente e da superfície cilíndrica de índice.
Passo pinta- do dente da cara da extremidade que posiciona o comprimento de arco entre os perfis do dente no mesmo lado dos dois dentes adjacentes.
Quociente do m--The do módulo obtido dividindo o passo do dente pelo pi, nos milímetros.
Diâmetro P-the recíproco do módulo, nas polegadas.
Comprimento do s--The da espessura do dente do arco de índice entre os perfis do dente em ambos os lados de um dente de engrenagem na cara da extremidade.
Comprimento do e--The da largura de entalhe do arco de índice entre os perfis do dente em ambos os lados de um entalhe do dente na cara da extremidade.
Distância radial do hɑ--The da altura do addendum entre o círculo do addendum e o círculo do índice.
Distância radial do hf- da altura da raiz entre o círculo do índice e o círculo de raiz.
Distância radial do h--The total da altura do dente entre o círculo da ponta e o círculo de raiz.
Tamanho do b--the da largura do dente dos dentes de engrenagem ao longo do sentido axial.

ɑt── do ângulo da pressão da cara da extremidade o ângulo agudo formado pela linha radial que passam através da interseção o perfil do dente da cara da extremidade e o círculo do índice e do tangente do perfil do dente que passam através deste ponto.
Cremalheira padrão: Somente as dimensões do círculo baixo, da forma do dente, da altura completa do dente, da altura da coroa do dente e da espessura do dente são na linha da especificação padrão da engrenagem de dente reto, e a cremalheira é cortada de acordo com sua especificação padrão da engrenagem. É chamado a cremalheira da referência.
Círculo padrão do passo: É usado para determinar o círculo de referência do tamanho de cada peça da engrenagem. É o número de módulo dos dentes x
Linha padrão do passo: Uma linha específica do passo na cremalheira ou na espessura do dente medida ao longo desta linha, que é um meio do passo.
Círculo do passo da ação: Quando um par de engrenagens de dente reto engrena, cada um tem um tangente para fazer um círculo de rolamento.
Passo padrão: O passo padrão selecionado é usado como a avaliação de desempenho, que é igual ao passo padrão da cremalheira.
Círculo do passo: A trilha saiu em cada engrenagem no ponto de contato occlusal na linha de conexão do centro das duas engrenagens é chamada o círculo do passo.
Diâmetro de passo: O diâmetro do círculo do passo.
Altura eficaz do dente (profundidade do funcionamento): a soma da altura da coroa de um par de engrenagens de dente reto. Igualmente sabido como a altura de trabalho do dente.
Addendum: a diferença entre o círculo da ponta e o raio do círculo do passo.
Folga: A diferença entre a superfície do dente e a superfície do dente quando os dois dentes forem contratados.
Afastamento: Quando dois dentes forem contratados, a diferença entre o círculo superior de uma engrenagem e a parte inferior da outra engrenagem.
Ponto do passo: O ponto onde um par de engrenagens engrena com o círculo do passo.
Passo: A distância entre os arcos correspondentes do ponto entre dois dentes adjacentes.
Passo normal (passo normal): o passo da engrenagem involute medida ao longo da mesma linha vertical de uma seção específica.
Relação da transmissão (): A relação da velocidade das duas engrenagens de engrenagem. A velocidade da engrenagem é inversamente proporcional ao número de dentes. Geralmente, n1 e o n2 representam a velocidade dos dois dentes de engrenagem.
As engrenagens podem ser classificadas pela forma do dente, pela forma da engrenagem, pela linha forma do dente, pela superfície em que os dentes de engrenagem são posicionados, e pelo método de fabricação.
O perfil do dente da engrenagem inclui a curva do perfil do dente, o ângulo da pressão, a altura do dente e o deslocamento. As engrenagens Involute são relativamente fáceis de fabricar, assim entre as engrenagens usadas no tempos modernos, as engrenagens involute esclarecem a maioria absoluta, quando as engrenagens cycloidal e as engrenagens do arco forem usadas menos frequentemente.
Em termos do ângulo da pressão, a capacidade de carregamento de engrenagem pequena do ângulo da pressão é pequena; quando a capacidade de carregamento de grande engrenagem do ângulo da pressão for mais alta, mas a carga dos aumentos de carregamento sob a condição do mesmo torque da transmissão, assim que ele está usado somente em casos especiais. A altura do dente da engrenagem foi estandardizada, e a altura padrão do dente é usada geralmente. As engrenagens do deslocamento têm muitas vantagens e foram usadas em todos os tipos do equipamento mecânico.

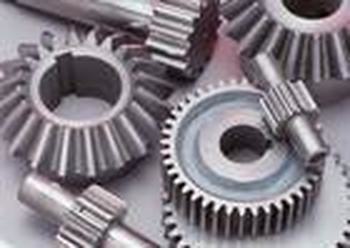

Além, as engrenagens podem igualmente ser divididas nas engrenagens cilíndricas, nas engrenagens cônicas, nas engrenagens não-circulares, nas cremalheiras, e nas engrenagens de sem-fim de acordo com suas formas; engrenagens de dente reto, engrenagens helicoidais, engrenagens de desenhos em espinha, e engrenagens curvadas de acordo com a forma da linha do dente; A superfície é dividida nas engrenagens externos e nas engrenagens internas; de acordo com o método de fabricação, pode ser dividida nas engrenagens de moldação, cortando as engrenagens das engrenagens, do rolamento, as engrenagens da aglomeração, etc.
O processo do material e do tratamento térmico de fabricação da engrenagem tem um grande impacto na capacidade da carga da engrenagem e no peso dimensional. Antes dos anos 50, o aço carbono foi usado para as engrenagens, o aço de liga foi usado nos anos 60, e o aço cementado foi usado nos anos 70. De acordo com a dureza, a superfície do dente pode ser dividida em dois tipos: superfície macia do dente e superfície dura do dente.
As engrenagens com superfícies macias do dente têm uma mais baixa capacidade de carregamento, mas são mais fáceis fabricar e ter bom correr-em propriedades. São usados na maior parte na maquinaria geral sem limitações restritas no tamanho e o peso da transmissão, assim como produção em escala reduzida. Nas engrenagens emparelhadas, a roda pequena tem uma carga mais pesada, assim que a fim fazer a vida ativa das grandes e engrenagens pequenas aproximadamente iguais, a dureza da superfície do dente da engrenagem pequena é geralmente mais alta do que aquela da grande engrenagem.
A engrenagem endurecida tem uma capacidade de carregamento alta. Está extinguida, extinguido de superfície ou carburado e extinto depois que a engrenagem é cortada finamente para aumentar a dureza. Contudo, durante o tratamento térmico, a engrenagem deformar-se-á inevitavelmente, assim moendo, a moedura ou o corte fino devem ser realizados após o tratamento térmico para eliminar os erros causados pela deformação e para melhorar a precisão da engrenagem.
Os aços de uso geral na fabricação de engrenagens são extinguidos e aço moderado, aço extinto, aço carburado e extinto e aço nitrided. A força do aço moldado é levemente mais baixa do que aquela do aço forjado, e é usada frequentemente para as engrenagens do tamanho maior; o ferro fundido cinzento tem propriedades mecânicas pobres e pode ser usado na transmissão aberta da engrenagem da luz-carga; o ferro dútile pode parcialmente substituir o aço para fazer as engrenagens; as engrenagens plásticas são usadas na maior parte nos lugares onde as cargas e de baixo nível de ruído claros são exigidos, as engrenagens de aço com boa condutibilidade térmica são usadas geralmente para suas engrenagens de harmonização.
No futuro, as engrenagens estão tornando-se na direção da carga pesada, da alta velocidade, da elevada precisão e da eficiência elevada, e esforçam-se para ser pequenas em tamanho, luz no peso, por muito tempo na vida e econômico e seguro.
O desenvolvimento da teoria e do processo de manufatura da engrenagem estudará mais o mecanismo de dano do dente de engrenagem, que é a base para estabelecer um método seguro do cálculo de força, e é a base teórica para melhorar a capacidade de rolamento da engrenagem e prolongar a vida da engrenagem; o desenvolvimento é representado pelo perfil do dente do arco. forma nova da engrenagem; materiais novos da engrenagem da pesquisa e processos de manufatura novos da engrenagem; a deformação elástica da engrenagem da pesquisa, os erros da fabricação e da instalação e a distribuição do campo da temperatura, a alteração dos dentes de engrenagem, para melhorar ao mesmo tempo a lisura da operação da engrenagem, e na carga máxima, a área de contato dos dentes de engrenagem são aumentados, melhorando desse modo a capacidade de carregamento da engrenagem.
A fricção, a teoria da lubrificação e a tecnologia da lubrificação são o trabalho básico na pesquisa da engrenagem. Estudar a teoria hidrodinâmica elástica da lubrificação, promovendo o uso do óleo de lubrificação sintético e adição de aditivos extremos da pressão ao óleo não pode somente melhorar a capacidade de carregamento da superfície do dente, mas igualmente igualmente melhorar a eficiência da transmissão

Pela relação da transmissão:
Relação fixada da transmissão - mecanismo de engrenagem circular (cilíndrico, cônico)
Relação variável da transmissão - mecanismo de engrenagem não-circular (engrenagem oval)

De acordo com a posição relativa do eixo
O mecanismo de engrenagem plano, a transmissão da engrenagem de dente reto, a transmissão externo da engrenagem, a transmissão interna da transmissão da engrenagem, da cremalheira e do pinhão, transmissão cilíndrica helicoidal da engrenagem, transmissão da engrenagem de desenhos em espinha, mecanismo de engrenagem do espaço, transmissão da engrenagem cônica, desconcertaram a transmissão helicoidal da engrenagem do eixo, movimentação da engrenagem de sem-fim

Pelo processo
Engrenagens cônicas, engrenagens semiacabadas ásperas, engrenagens helicoidais, engrenagens internas, engrenagens de dente reto, engrenagens de sem-fim
Há dois tipos dos métodos de processamento involute da engrenagem, um está o método de copi, que usa um cortador de trituração de formação para moer para fora o entalhe do dente da engrenagem, que é “forma de imitação”. O outro é fã Chengfa (método do desenvolvimento).
(1) máquina hobbing da engrenagem: pode processar os dentes helicoidais com os módulos abaixo de 8
(2) dentes da máquina de trituração: as cremalheiras retas podem ser processadas
(3) máquina de entalho: pode processar os dentes internos
(4) máquina de perfuração fria: pode ser processado sem microplaquetas
máquina de aplanamento da engrenagem (de 5): engrenagens do módulo do processo 16 da lata grandes
(6) dentes do molde da precisão: os pinhões baratos podem ser processados em grandes quantidades
máquina de moedura da engrenagem (de 7): pode processar as engrenagens na máquina da mãe da precisão
(8) engrenagem de moldação da máquina de carcaça do dado: a maioria de engrenagens do metal não-ferroso são processadas
máquina de rapagem da engrenagem (de 9): É uma máquina-instrumento de corte do metal para o revestimento da engrenagem

O dobro helicoidal personalizado elevada precisão de desenhos em espinha do dente reto alinha o eixo forjado
