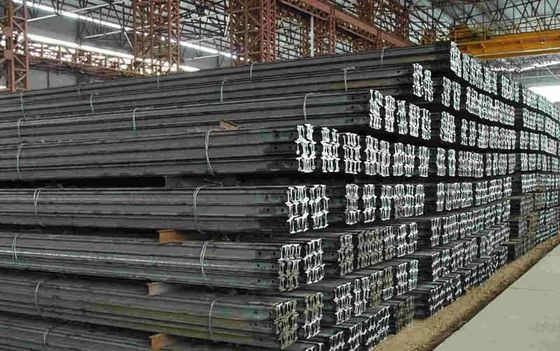

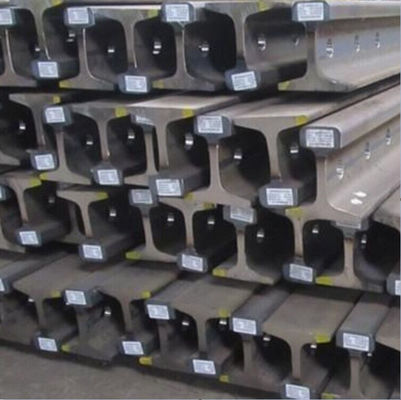

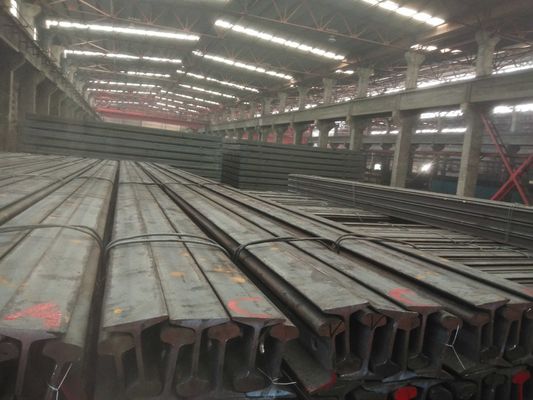

Aço Crane Rail de QU120 QU100, ODM de aço do padrão do trilho B T 5055-2014 da estrada de ferro

fabricação do padrão de aço dos trilhos B/T 5055-2014 do trilho QU120 QU100 qu80 do guindaste
Os trilhos são feitos do aço calmado da fundição da lareira aberta.
Um processo de produção que não produza os pontos brancos no trilho deve ser usado.
Propriedades mecânicas
A resistência à tração do trilho não é menos de 90 kg/mm.
Qualidade de superfície da categoria do trilho de aço de 900A Din536 A120 para o guindaste de pórtico
Não haverá nenhumas quebra, dobra, cicatriz, bolha e inclusão na superfície do trilho. Os recortes, os poços e os riscos com uma profundidade não maior do que o valor permissível do desvio negativo do tamanho do trilho e linhas finas com uma profundidade de 1 milímetro não maior são permitidos.
Não haverá nenhuns quebra, delaminação e furo residuais do encolhimento na cara da extremidade do trilho.
A cara da extremidade do trilho será reta cortado, e o enviesamento da cara da extremidade não excederá 5 milímetros em nenhum sentido. As rebarbas com um comprimento de não menos de 4 milímetros devem ser removidas.
Os defeitos de superfície do trilho são permitidos ser limpados longitudinalmente com uma pá do ar, e a profundidade de limpeza (calculada em um lado) não será maior do que o desvio negativo permissível do tamanho.
Os defeitos de superfície do trilho não são permitidos ser reparados ou enchido soldando

Tamanho da seção do trilho QU100: altura do trilho: 150mm, largura inferior: 150mm, largura principal: 100mm, espessura: 38mm, peso: 88.96kg/

Material do trilho QU100: Material de U71Mn, 45Mn material, trilho 50Mn material

Padrão do trilho QU100: YB/T5055-93

Comprimento do trilho QU100: 12 medidores/parte, 12,5 medidores/parte

forma do padrão de aço dos trilhos B/T 5055-2014 do trilho QU120 QU100 qu80 do guindaste
A curvatura lateral do trilho não será maior de 1,5 milímetros pelo medidor, e a curvatura total não será maior de 8 milímetros.
A curvatura total dos trilhos nos sentidos superiores e mais baixos não excederá 6 milímetros.
A extremidade do trilho não deve ser dobrada mais de 1 milímetro dentro de 0,5 M.
O trilho do guindaste QU120 é limitado pela capacidade do equipamento de endireitamento. O grau de curvatura é determinado pelo cliente.
A torsão do trilho não será maior de 1/10 de 000 do comprimento completo do trilho.
A assimetria do seção transversal do trilho e da linha central vertical: a parte inferior do trilho não deve ser maior de 2 milímetros, e a cabeça do trilho não deve ser maior de 0,6 milímetros.
A parte inferior do trilho não deve ser recessed. O centro da parte inferior do trilho não deve projetar-se mais de 0,5 milímetros dos dois lados.
peso
Os trilhos são entregados de acordo com o peso teórico.
