Detalhes do produto:
|

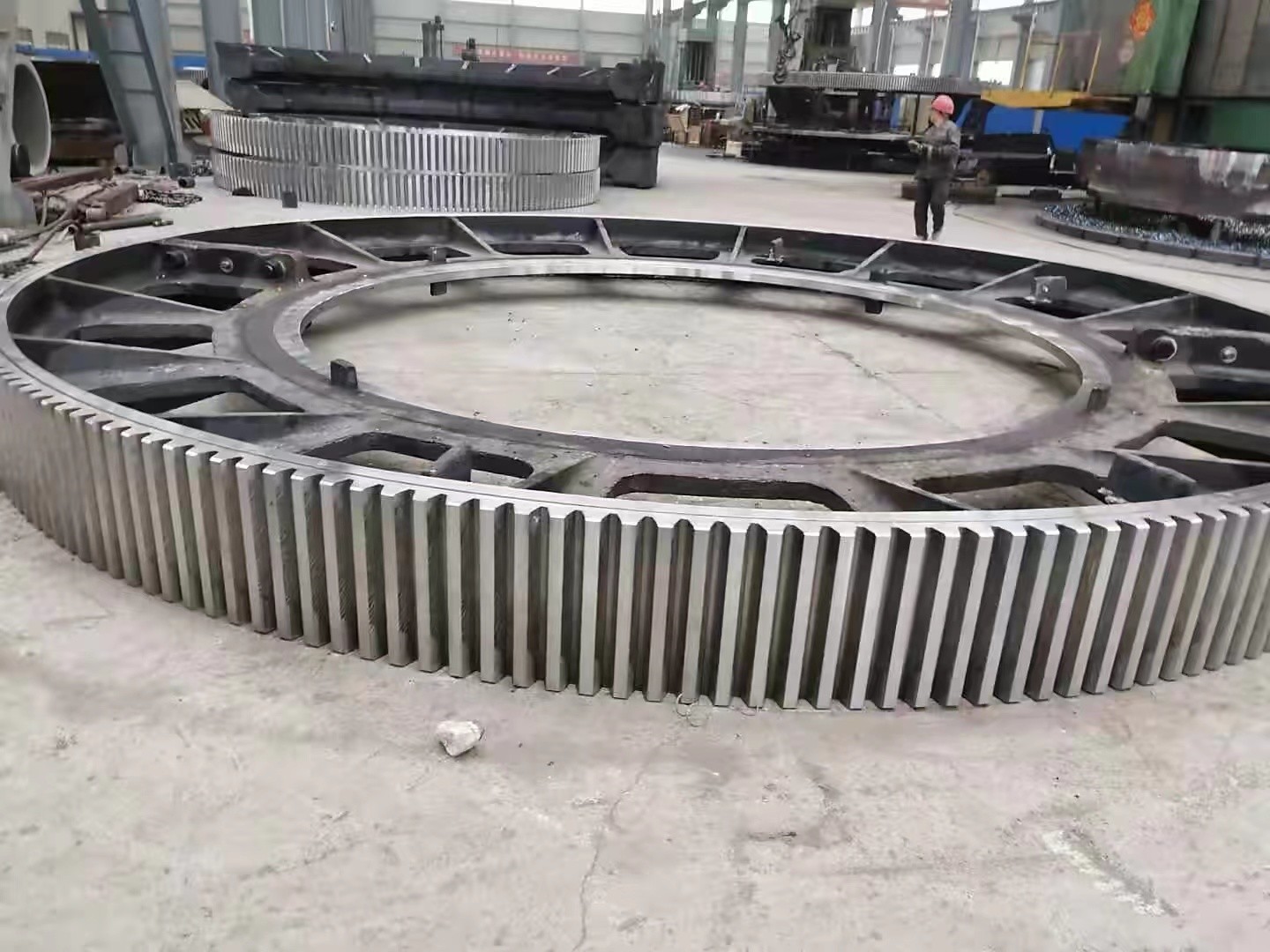

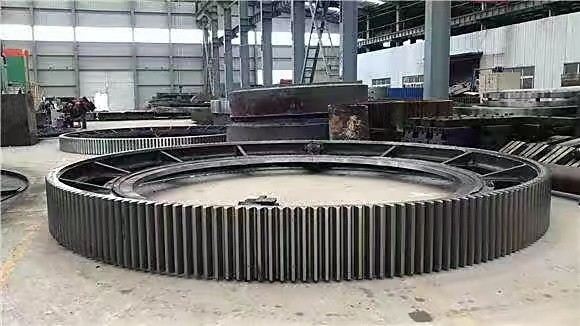

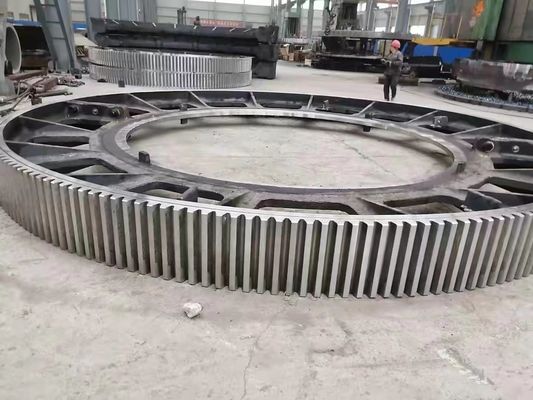

| Realçar: | Engrenagem das circunferências do triturador do moinho de bola,Engrenagem das circunferências da produção da estufa giratória |
||
|---|---|---|---|
Kingrail encontrou a carcaça & centro da forjadura no central-sul China, fornalha de arco 50t elétrico de posse, 60t SE fornalha de refinação da concha, e fornalha de refinação de 60t VD/VOD, etc. Nós podemos derramar o um tempo 350t de aço líquido e os rendimentos mais do que 200,000t do aço líquido de alta qualidade e podemos produzir o aço de alta qualidade de mais de 260 categorias de aço tais como o aço carbono, o aço de liga estrutural e o aço estrutural, de aço e de aço inoxidável refratários da exigência especial. O peso máximo da moldação, de carcaça cinzenta, de ferro fundido da grafite e da carcaça não-ferrosa é 200t, 30t, 20t e 205t separadamente.
Características:
Escala do módulo: Módulo 10 ao módulo 70.
Diâmetro: Minuto 800mm to16000 milímetro.
Peso: 120 únicas partes máxima da TA.
Três projetos diferentes: De aço fabricado - anel forjado - rolou a placa
Padrões/certificados: • UNI ISO DO EN • AWS • ASTM • ASME • RUÍDO
Vantagens:
- Produtos com projetos dos clientes
- Capacidades fortes fazer à máquina & de tratamento térmico
- Controle restrito da qualidade
- Entrega alerta
- Experiência em colaboração com empresas de Fortune 500
Processo:
Forjadura/carcaça
Normalizando & fazer à máquina da Moderar-prova
Extinguir & moderar
Fazer à máquina do revestimento (moedura de dentes)
Nós podemos oferecê-lo em várias soluções das condições de processo para muitos mercados e aplicações do fim
--Mineração
--Metalurgia
--Produção de eletricidade
--Açúcar
--Planta do cimento
--Maquinaria portuária
--Óleo e natural
--Fabricação de papel
--Caixa de engrenagem do OEM
--Industrial geral
Especificações da engrenagem:
| Não. | Artigo | Descrição |
| 1 | Diâmetro | ≤15m |
| 2 | Módulo | ≤45 |
| 3 | Material | Aço de liga do molde, aço carbono moldado, aço de liga forjado, aço carbono forjado |
| 4 | Estruture de | Integrado, metade à metade, quatro partes e mais partes |
| 5 | Tratamento térmico | Extinguir & moderar, normalizar & moderar, carburar & extinguir & moderar |
| 6 | Formulário do dente | Engrenagem anular, anel exterior da engrenagem |
| 7 | Padrão | O ISO, EN, RUÍDO, AISI, ASTM, JIS, É, GB |

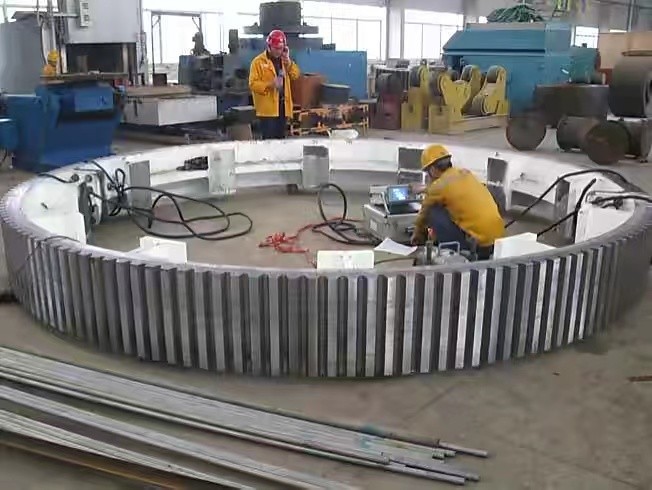

Esboço da inspeção e do teste da engrenagem das circunferências:
| Não. | Artigo | Área da inspeção | Critérios de aceitação | Fase da inspeção | Certificados |
| 1 | Produto químico Composição |
Amostra | Exigência material | Quando fundição Após o tratamento térmico |
Composição quimica Relatório |
| 2 | Mecânico Propriedades |
Amostra (barra de teste no corpo da engrenagem) | Exigência técnica | Após o tratamento térmico | Propriedades mecânicas Relatório |
| 3 | Calor Tratamento |
Corpo inteiro | Padrão de fabricação | Durante o tratamento térmico | Relatório do tratamento térmico Curvas do calor Tratamento |
| 4 | Dureza Teste |
Superfície do dente, 3 pontos por 90° | Exigência técnica | Após o tratamento térmico | Relatório do bico da dureza |
| Após semi o revestimento Fazer à máquina |
|||||
| 5 | Dimensão Inspeção |
Corpo inteiro | Desenho | Após semi o revestimento Fazer à máquina |
Inspeção da dimensão Relatório |
| Fazer à máquina do revestimento | |||||
| 6 | Teste magnético do poder (TA) | Superfície do dente | Padrão concordado | Após a engrenagem do revestimento Hobbing |
Relatório da TA |
| 7 | UT | Peças dos raios | Padrão concordado | Após fazer à máquina áspero | Relatório de UT |
| Após soldado | |||||
| Após semi o revestimento Fazer à máquina |
|||||
| 8 | Pinta | Área do defeito | Nenhum defeito indicou | Após a escavação Após soldado |
Registro da pinta |
| 9 | Mark Inspection | Corpo inteiro | Padrão de fabricação | Inspeção final | Imagens |
| 10 | Inspeção da aparência | Corpo inteiro | A exigência do CIC | Antes de embalar (inspeção final) | |
| 11 | Antiferrugem Inspeção |
Corpo inteiro | Agente antiferrugem concordado | Antes da embalagem | Imagens |
| 12 | Embalagem Inspeção |
Corpo inteiro | Formulário de embalagem concordado | Durante a embalagem | Imagens |

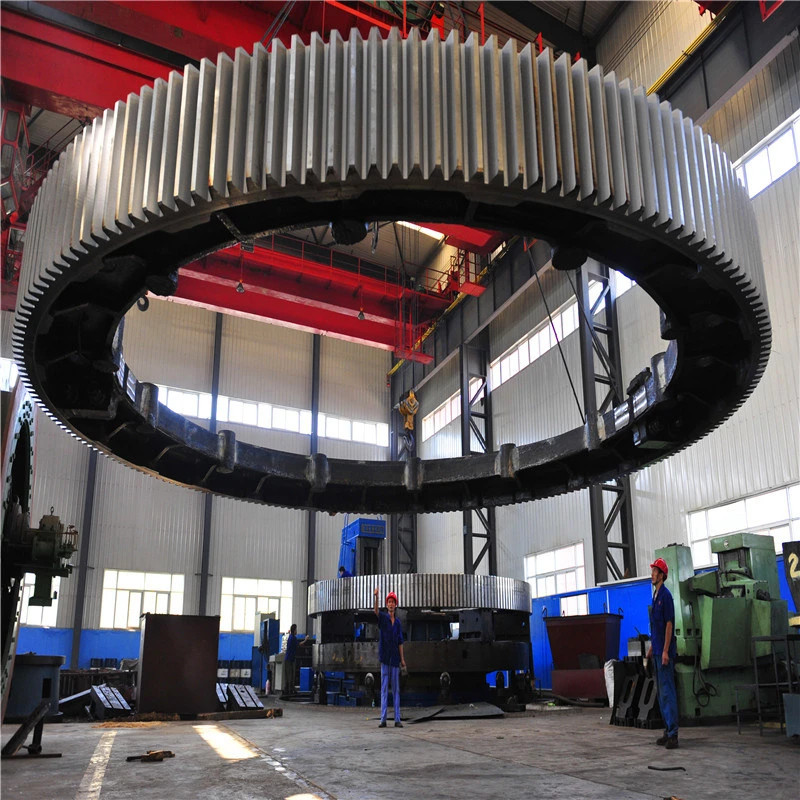

Facilidades para o anel de fabricação da engrenagem:
| Não | Artigo | Descrição |
| 1 | Fundição & capacidade de moldação |
40t, 50t, fornalha de arco elétrico da C.A. da série 80t Nós podemos derramar tempo de aço líquido da refinação 900t o um, e conseguimos o vácuo derramamos os lingotes 600t de aço. Nós podemos produzir o aço de alta qualidade de mais de 260 categorias de aço como o aço carbono, o aço de liga estrutural e o aço estrutural, de aço e de aço inoxidável refratários da exigência especial. O peso máximo do aço de carcaça, da carcaça cinzenta, do ferro fundido da grafite e da carcaça não-ferrosa é 600t, 200t, 150t e 20t separadamente. |
| 2 | Forjando a capacidade | Único na palavra, no o mais tecnologicamente avançado e no maior imprensa de óleo de specification18500t, equipada com a máquina da operação de forjadura de 750t.m imprensa da água 8400t imprensa da água 3150t imprensa da água 1600t Elevada precisão Ring Mill de Φ5m (Alemanha) Elevada precisão Ring Mil de Φ12m Nós podemos rolar anéis de seções diferentes do aço carbono, do aço de liga, do aço de liga de alta temperatura e de ligas não-ferrosas tais como a liga de cobre de liga, de alumínio e a liga do titânio. Máximo Diâmetro do anel rolado será 12m. |
| 3 | Capacidade do tratamento térmico |
fornalha do calor da série de 9×9×15m, de 8×8×12m, de 6×6×15m, de 15×16×6.5m, de 16×20×6m, de 7×7×17m e fornalhas do tratamento térmico φ2.0×30m, fornalhas do tratamento térmico da série de φ3.0×5.0m |
| 4 | Capacidade fazendo à máquina |
1. tornos verticais resistentes do CNC de ≥5m torno vertical da Dobro-coluna do CNC de 12m
2. máquinas Hobbing da engrenagem vertical de ≥5m
3. Máquinas de moedura importadas da engrenagem da elevada precisão
4. Grandes máquinas da perfuração & de trituração |
